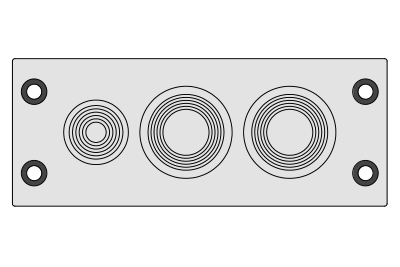

KEL-DPFR 24|3 gy
| 訂貨號 | 43915 |
| EAN | 4251269336720 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 28 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 47 mm |
| 安裝高度 | 47 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 3 x 14 - 28 mm |

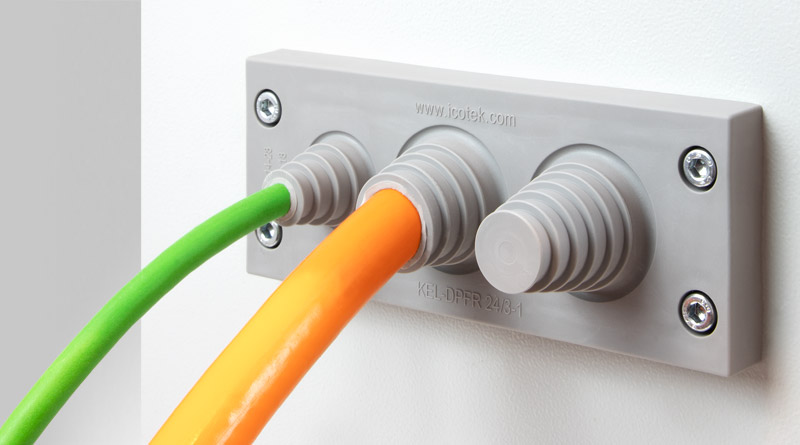

KEL-DPFR 多范圍電纜引入底板
帶寶塔形薄膜，適用于最大直徑 28 毫米/ IP66 防護等級的電纜
KEL-DPFR 電纜引入底板可以引入多根直徑范圍在 3mm- 28 mm 的電纜,并且可以滿足高達 IP66的密封等級。當事先不知道確切的電纜直徑時，這是一個巨大優勢。
由于薄膜的靈活性和獨特的寶塔形狀，與傳統電纜格蘭頭相比，剛性電纜的布線和靈活定位要容易得多。

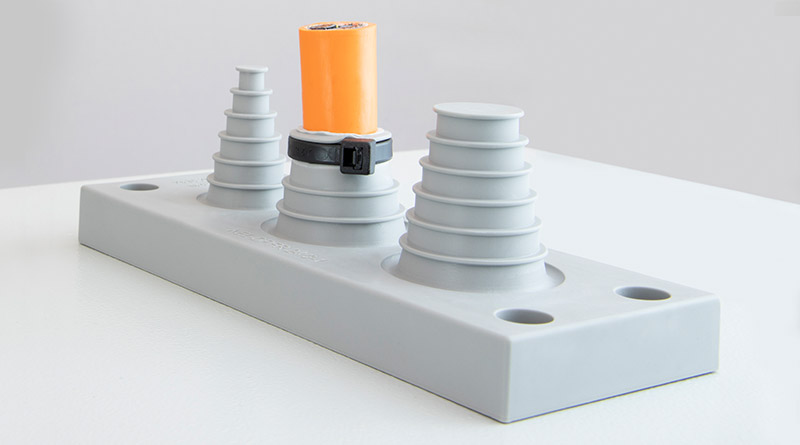

建議使用扎帶為電纜提供額外的應力釋放。
DPFR孔徑的裁切：小于電纜直徑的20%。
KEL-DPFR 適用于16 和 24重載連接器的標準開孔。
也可以預置螺紋襯套，請向我司咨詢您需求的型號。
帶螺紋襯套的版本可以將電纜引入底板從內向外固定到機箱上。這可以預防從外部對機柜外殼進行破壞和篡改。
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 100 C° |
| 材料 | 合成橡膠 底架: 聚酰胺 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 無硅, 無鹵 |
產品優勢
- 密封等級IP66 (依據EN60529標準認證)
- 最大的靈活性
- 安裝非常快速和簡單
- 節省空間
- 非常大的電纜夾緊范圍：3 - 28 mm
- 適用于標準開孔

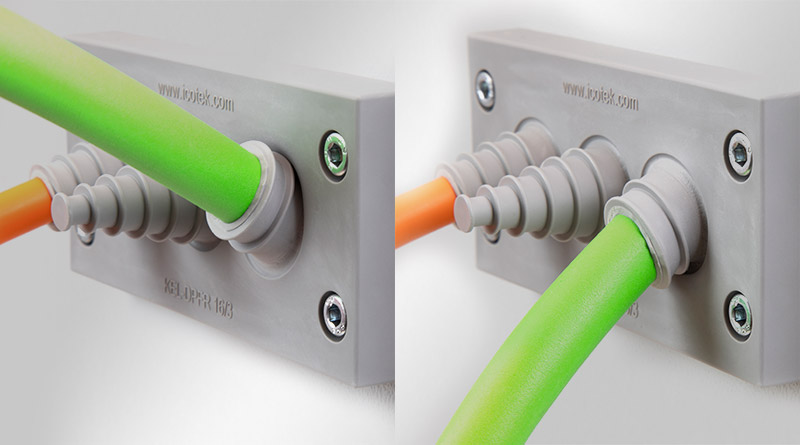

- 剛性電纜可以以某種角度引入機柜，而不會損壞薄膜
- 更低的倉儲成本
產品類型和尺寸
KEL-DPFR 24|3 bk
| 訂貨號 | 53915 |
| EAN | 4251269336799 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 28 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 47 mm |
| 安裝高度 | 47 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 3 x 14 - 28 mm |
KEL-DPFR 24|3-1 gy
| 訂貨號 | 43918 |
| EAN | 4251269336751 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 28 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 47 mm |
| 安裝高度 | 47 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 1 x 4 - 18 mm 2 x 14 - 28 mm |
KEL-DPFR 24|3-1 bk
| 訂貨號 | 53918 |
| EAN | 4251269336829 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 28 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 47 mm |
| 安裝高度 | 47 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 1 x 4 - 18 mm 2 x 14 - 28 mm |
KEL-DPFR 24|4 gy
| 訂貨號 | 43916 |
| EAN | 4251269336737 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 18 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 47 mm |
| 安裝高度 | 47 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 4 x 4 - 18 mm |
KEL-DPFR 24|4 bk
| 訂貨號 | 53916 |
| EAN | 4251269336805 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 18 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 47 mm |
| 安裝高度 | 47 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 4 x 4 - 18 mm |
KEL-DPFR 24|8 gy
| 訂貨號 | 43917 |
| EAN | 4251269336744 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 40 mm |
| 安裝高度 | 40 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 8 x 3 - 12 mm |
KEL-DPFR 24|8 bk
| 訂貨號 | 53917 |
| EAN | 4251269336812 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 40 mm |
| 安裝高度 | 40 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 8 x 3 - 12 mm |
KEL-DPFR 16|2 gy
| 訂貨號 | 43920 |
| EAN | 4251269336768 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 28 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 47 mm |
| 安裝高度 | 47 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 2 x 14 - 28 mm |
KEL-DPFR 16|2 bk
| 訂貨號 | 53920 |
| EAN | 4251269336836 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 28 mm |
| 顏色 | 黑色 |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 47 mm |
| 安裝高度 | 47 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 2 x 14 - 28 mm |
KEL-DPFR 16|3 gy
| 訂貨號 | 43921 |
| EAN | 4251269336775 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 18 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 47 mm |
| 安裝高度 | 47 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 3 x 4 - 18 mm |
KEL-DPFR 16|3 bk
| 訂貨號 | 53921 |
| EAN | 4251269336843 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 18 mm |
| 顏色 | 黑色 |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 47 mm |
| 安裝高度 | 47 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 3 x 4 - 18 mm |
KEL-DPFR 16|6 gy
| 訂貨號 | 43922 |
| EAN | 4251269336782 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 6 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 40 mm |
| 安裝高度 | 40 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 6 x 3 - 12 mm |
KEL-DPFR 16|6 bk
| 訂貨號 | 53922 |
| EAN | 4251269336850 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 6 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 黑色 |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 40 mm |
| 安裝高度 | 40 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 對于電纜直徑 | 6 x 3 - 12 mm |
